延时脉冲发生器

延时脉冲发生器PDG是精密脉冲延时发生器,广泛用于触发同步控制,相机成像时序控制,相控阵天线,交换传输线无源延迟装置等。

延时脉冲发生器PDG特点
触发器定时控制和同步发生
快速相机定时
相控阵天线系统
交换传输线无源延迟装置
20ns的延时调整
20ps的标称步骤
零有效抖动
每摄氏度的热漂移约是1ps
1ns脉冲宽度的高电平信号能力约1kv

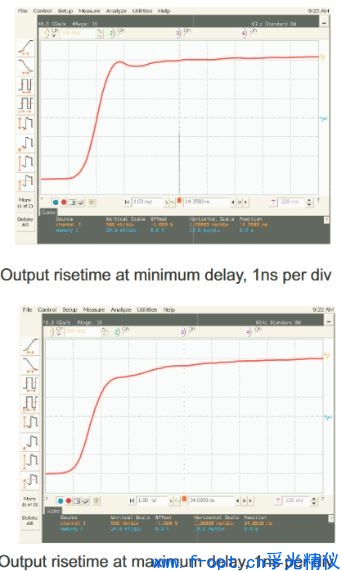

***大延时的上升时间＜1ns
本地或是远程控制
由RS232进行远程控制
选项
50ns延时调整
以太网适配器

延时脉冲发生器PDG规格
***大延时调整为20ns
标称增量延时步骤25ps
***小设置6ns时为一般吞吐量延时
步骤间误差＜ ±0.5级，但可以重新操作获得
抖动有效率为零，机械设备
特性阻抗50W
电压处理D.C.30V
脉冲信号电压达到30V，延时会发生改变，同时信号会穿过设备。
使用前面板和串行端口进行全功能控制。
LCD显示屏显示状态和功能。
串行端口RS232,75-9600波特（波特率储存在EEPROM）需要从终端或是模拟器获得简单文本命令。
绝对或相对延时。
非易失性存储器存储***近的手动设置延时数据，绝对或是相对延时模式，绝对***小延时和波特率。（注意断电后，延时会恢复到***小值，但是信号仍然会被传递）
尺寸大小     270×210×87mm³
电源要求    110-220V, AC, 功率越20W。
