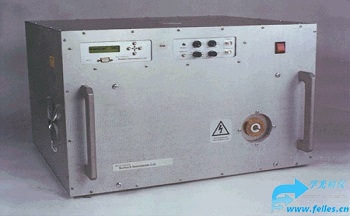

固态高压脉冲发生器

固态高压脉冲发生器是一种快前沿高压脉冲发生器,提供高达24KV的高压脉冲,上升沿时间为150ps,适合用作雷达天线脉冲发生器和雷达天线脉冲源。
高压固态脉冲发生器PBG5特点
和PBG7峰值功率输出高，上升时间快，正常格式是单一或平衡输出
适用于驱动雷达天线。
有多通道较低电压版本
通过将许多小模块仔细耦合，从而避免其他地方出现高电压，高电压只从装置里输出而得到高输出

高压固态脉冲发生器PBG5规格参数表
产品规格                                                 PBG5                                                                PBG7
 振幅                                                 ≥24KV 为50Ω负荷                                   ≥45kV为50Ω负荷
有两振幅差
 输出100Ω                                     > 48kV为 200Ω负荷                                  > 90kV 为200Ω 负荷
 频 率                                                              1kHz                                                        500Hz
一幅到一幅的振幅抖动         通常<5%, 1%，一幅到一幅                             通常<5%, 1% , 一幅到一幅
 脉冲输出触发延迟                                   <35ns                                                        <35ns
 定时抖动                                                  < 20ps rms                                              < 20ps rms
 触发输入                                5-20V，T- R < 5ns, 50Ω，                               5 -20V,T-R < 5ns, 50Ω
 负载宽容                                 开路或短路或电弧输出1秒或在2ns的电缆终端无限宽容
 上升时间                              通常< 150ps (10 to 90%), 130ps              通常 < 150ps (10 to 90%), 130ps
 脉冲宽度                                         约3ns半值全宽                                            约2ns半值全宽
 电源                                         120/240V AC, 50/60 Hz                               120/240 V AC   50/60 Hz
 使用寿命                                                  > 10 9幅                                                     > 10 9幅
脉冲波形                                                        快速上升后呈指数衰减
 操作温度                                                 10°—35°C                                                      10°— 35°C
PBG5输出波形显示在示波器Tektronix®，还显示了S4采样头。首先将输出波形用高带宽电缆变压器采用系数4转换减少电压。然后将输出的波形又放入衰减器，衰减器由一对Barth®型142B的衰减器和一对Radial®SMA衰减器组成。
