真空平移台

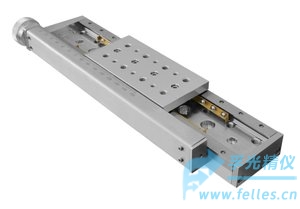

真空平移台7T175V是窄型真空兼容平移台,集成驱动螺钉后实现长距离精确平移.
真空平移台采用有微米尺度驱动螺钉,螺距为0.5mm,可以根据用户要求定制螺距和齿轮。
真空平移台具有**的螺钉螺圈预加载功能,提高了负载能力和稳定性,并降低反冲。
真空平移台*别分布了M6和M4间隙孔,方便用户安装各种器件,使用M6×10螺钉可直接搭建成XY二维真空平移台系统,不需要另外直角安装板或支架,采用安装底板3UBP175V可将该真空平移台安装到光学平台上或光学面包板上,使用安装直角架2AB175V后可安装成Z轴竖直真空位移台.

真空平移台*点
窄型设计
行程范围100mm和150mm两种型号供选择
可以自行搭建成在XY二维真空平移台系统
可搭建XYZ三轴真空平移台系统
分布M4和M6安装孔方便安装
滚珠轴承采用高强度钢材制作
主体采用铝材制作
具有对应的非真空平移台
具有对应的电动真空平移台
真空平移台规格参数
行程范围
    7T175V-100        100 mm
    7T175V-150        150 mm
 灵敏度                  1µM
 跟踪精度              2µM
 读数精度               10µm
 负载能力：
    水平                      40kg
    垂直                      9kg
 复杂系统装配
           X-Y二维         直接搭建
           Z轴                2AB175V-100支架配套
