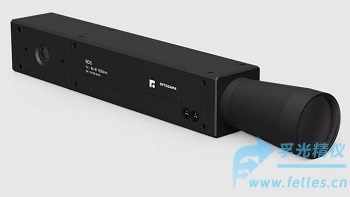

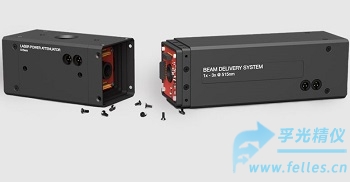

电动激光扩束衰减器BDS是zhuanye为激光光束传输而设计的电控激光衰减扩束器和电动激光光束传输器,具有内置的电动激光衰减器和电动光束扩束器,扩大光束直径的同时还能衰减激光功率。
电动激光扩束衰减器BDS可用于紫外,可见和近红外波长范围的激光传输,得益于闭环侧滑镜头设计,激光光束传输器不仅结构紧凑，而且指向稳定性很高。
电动激光扩束衰减器BDS采用搞损伤阈值镜片,使得激光光束传输器BDSfeichang适合高功率激光应用。
![$title]( "$title")
电动激光扩束衰减器BDS*点
一机具有激光衰减和激光扩束两种功能
全自动光束参数调整
无光束抵消
极高光束指向稳定性<0.2mrad
高速调整<1s
开关时不需要0复位
![$title]( "$title")
电动激光扩束衰减器BDS规格参数
| 型号 |
BDS13 |
BDS18 |
BDS210 |
| 设计波长 |
1064 nm ( 240~2000nm范围内任意波长均可) |
| 放大倍数 |
1 - 3 连续 |
1 - 8 连续 |
2 - 10 连续 |
| 调整方式 |
电动 |
| 光束发散 |
电动可调 |
|
电动可调 |
| 指向稳定性 |
< 0,5 mrad (<0,2 mrad @高精度版本) |
| 入射孔径 |
8 mm |
| 出射孔径 |
22 mm |
22 mm |
38 mm |
| 总体通过率 |
95% |
95% |
95% |
| 镀膜损伤阈值 |
10 [J/cm2] (10ns @ 1064 nm) |
| 激光衰减 |
0,1 - 95 % |
0,1 - 95 % |
0,1 - 95 % |
| 机械长度 |
215 mm |
320 mm |
285 mm |
电动激光扩束衰减器BDS订购信息
| 扩束范围 |
工作波长 |
衰减范围 |
指向稳定性 |
通光口径
|
***大入射
光束直径(1/e2) |
尺寸 |
订货码 |
| 1~8X |
1064 |
0.1~95% |
<0.5mrad |
38mm |
⌀6mm(1x)~⌀5mm(5x)
⌀3mm(8x) |
45x45x312mm |
7227 |
| 1~8X |
1030 |
0.1~95% |
<0.5mrad |
38mm |
⌀6mm(1x)~⌀5mm(5x)
⌀3mm(8x) |
45x45x312mm |
7228 |
| 1~8X |
532 |
0.1~95% |
<0.5mrad |
38mm |
⌀6mm(1x)~⌀5mm(5x)
⌀3mm(8x) |
45x45x312mm |
7229 |
| 1~8X |
515 |
0.1~95% |
<0.5mrad |
38mm |
⌀6mm(1x)~⌀5mm(5x)
⌀3mm(8x) |
45x45x312mm |
7230 |
| 1~8X |
355 |
0.2~93%
|
<0.5mrad |
38mm |
⌀6mm(1x)~⌀5mm(5x)
⌀3mm(8x) |
45x45x312mm |
7231 |
| 1~8X |
343 |
0.2~93%
|
<0.5mrad |
38mm |
⌀6mm(1x)~⌀5mm(5x)
⌀3mm(8x) |
45x45x312mm |
7232 |
| 1~8X |
1064 |
0.1~95% |
<0.2mrad |
38mm |
⌀6mm(1x)~⌀5mm(5x)
⌀3mm(8x) |
45x45x312mm |
7235 |
| 1~8X |
1030 |
0.1~95% |
<0.2mrad |
38mm |
⌀6mm(1x)~⌀5mm(5x)
⌀3mm(8x) |
45x45x312mm |
7236 |
| 1~8X |
532 |
0.1~95% |
<0.2mrad |
38mm |
⌀6mm(1x)~⌀5mm(5x)
⌀3mm(8x) |
45x45x312mm |
7237 |
| 1~8X |
515 |
0.1~95% |
<0.2mrad |
38mm |
⌀6mm(1x)~⌀5mm(5x)
⌀3mm(8x) |
45x45x312mm |
7238 |
| 1~8X |
355 |
0.2~93%
|
<0.2mrad |
38mm |
⌀6mm(1x)~⌀5mm(5x)
⌀3mm(8x) |
45x45x312mm |
7239 |
| 1~8X |
343 |
0.2~93%
|
<0.2mrad |
38mm |
⌀6mm(1x)~⌀5mm(5x)
⌀3mm(8x) |
45x45x312mm |
7240 |
| 1~3X |
1064 |
0.1~95% |
<0.5mrad |
22mm |
⌀6mm(1x)~⌀5mm(3x)
|
45x45x215mm
|
7243 |
| 1~3X |
1030 |
0.1~95% |
<0.5mrad |
22mm |
⌀6mm(1x)~⌀5mm(3x)
|
45x45x215mm
|
7244 |
| 1~3X |
532 |
0.1~95% |
<0.5mrad |
22mm |
⌀6mm(1x)~⌀5mm(3x)
|
45x45x215mm
|
7245 |
| 1~3X |
515 |
0.1~95% |
<0.5mrad |
22mm |
⌀6mm(1x)~⌀5mm(3x)
|
45x45x215mm
|
7246 |
| 1~3X |
355 |
0.2~93%
|
<0.5mrad |
22mm |
⌀6mm(1x)~⌀5mm(3x) |
45x45x215mm |
7247 |
| 1~3X |
343 |
0.2~93% |
<0.5mrad |
22mm |
⌀6mm(1x)~⌀5mm(3x) |
45x45x215mm |
7248 |
| 1~3X |
1064 |
0.1~95% |
<0.2mrad |
22mm |
⌀6mm(1x)~⌀5mm(3x) |
45x45x215mm |
7251 |
| 1~3X |
1030 |
0.1~95% |
<0.2mrad |
22mm |
⌀6mm(1x)~⌀5mm(3x) |
45x45x215mm |
7252 |
| 1~3X |
532 |
0.1~95% |
<0.2mrad |
22mm |
⌀6mm(1x)~⌀5mm(3x) |
45x45x215mm |
7253 |
| 1~3X |
515 |
0.1~95% |
<0.2mrad |
22mm |
⌀6mm(1x)~⌀5mm(3x) |
45x45x215mm |
7254 |
| 1~3X |
355 |
0.2~93% |
<0.2mrad |
22mm |
⌀6mm(1x)~⌀5mm(3x) |
45x45x215mm |
7255 |
| 1~3X |
343 |
0.2~93% |
<0.2mrad |
22mm |
⌀6mm(1x)~⌀5mm(3x) |
45x45x215mm |
7256 |
