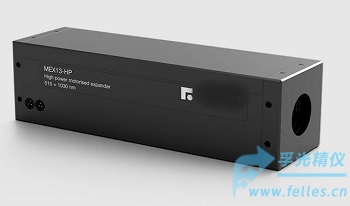

电动高功率激光扩束镜MEX-HP是zhuanye为高功率激光扩束和
飞秒激光扩束应用设计的电动激光扩束器,可调整激光光束直径和发散角。
电动高功率激光扩束镜MEX-HP具有电动激光发散角调整能力,良*的指向稳定性。
![$title]( "$title")
电动高功率激光扩束镜MEX-HP*色
高功率激光设计（高达200W@1030nm, 500fs,1MHz)
内部光学元件无反射
良*的光束指向稳定性(<0.2mrad)
具有衍射极限的光学性能
电动高功率激光扩束镜MEX-HP规格参数
调整方式：电动
发散角：可调
光学材料：UVFS
透过率：>97%(MEX13-HP), >95%(MEX15-HP)
控制接口：USB或RS232
控制器：标配集成
外壳材料：黑色阳极氧化铝
***大功率：200W@1030nm, 500fs,1MHz
激光损伤阈值：10 J/cm
2 (10ns@1064nm)
电动高功率激光扩束镜MEX-HP订购信息
| 型号 |
扩束范围 |
波长范围 |
指向稳定性 |
通光口径
（入射段） |
通光口径
（出射端） |
***大入射
光束直径(1/e2) |
尺寸 |
订货码 |
| MEX13-HP |
1~3X |
1030~1064 |
<0.5mrad |
11.5mm |
28mm |
⌀7mm(1x)~
⌀6mm(3x) |
60x60x207mm |
9238 |
| MEX13-HP |
1~3X |
1030~1064
|
<0.2mrad |
11.5mm |
28mm |
⌀7mm(1x)~
⌀6mm(3x) |
60x60x207mm |
9239 |
| MEX13-HP |
1~3X |
515~532
|
<0.5mrad |
11.5mm |
28mm |
⌀7mm(1x)~
⌀6mm(3x) |
60x60x207mm |
9240 |
| MEX13-HP |
1~3X |
515~532 |
<0.2mrad |
11.5mm |
28mm |
⌀7mm(1x)~
⌀6mm(3x) |
60x60x207mm |
9241 |
| MEX13-HP |
1~3X |
343~355
|
<0.5mrad |
11.5mm |
28mm |
⌀7mm(1x)~
⌀6mm(3x) |
60x60x207mm |
9242 |
| MEX13-HP |
1~3X |
343~355
|
<0.2mrad |
11.5mm |
28mm |
⌀7mm(1x)~
⌀6mm(3x) |
60x60x207mm |
9243 |
| MEX13-HP |
1~3X |
1030~1064+
515~532 |
<0.5mrad |
11.5mm |
28mm |
⌀7mm(1x)~
⌀6mm(3x) |
60x60x207mm |
9244 |
| MEX13-HP |
1~3X |
1030~1064+
515~532 |
<0.2mrad |
11.5mm |
28mm |
⌀7mm(1x)~
⌀6mm(3x) |
60x60x207mm |
9245 |
| MEX13-HP |
1~3X |
515~532+
343~355
|
<0.5mrad |
11.5mm |
28mm |
⌀7mm(1x)~
⌀6mm(3x) |
60x60x207mm |
9246 |
| MEX13-HP |
1~3X |
515~532+
343~355 |
<0.2mrad |
11.5mm |
28mm |
⌀7mm(1x)~
⌀6mm(3x) |
60x60x207mm |
9247 |
|
MEX15-HP
|
1~5X |
1030~1064
|
<0.5mrad |
11.5mm |
24mm |
⌀7mm(1x)~ ⌀3.3mm(5x)
|
65x65x250mm
|
9248 |
|
MEX15-HP
|
1~5X |
515~532
|
<0.5mrad |
11.5mm |
24mm |
⌀7mm(1x)~ ⌀3.3mm(5x)
|
65x65x250mm
|
9250 |
|
MEX15-HP
|
1~5X |
343~355
|
<0.5mrad |
11.5mm |
24mm |
⌀7mm(1x)~ ⌀3.3mm(5x)
|
65x65x250mm
|
9252 |
|
MEX15-HP
|
1~5X |
1030~1064+ 515~532
|
<0.5mrad |
11.5mm |
24mm |
⌀7mm(1x)~ ⌀3.3mm(5x)
|
65x65x250mm
|
9254 |
|
MEX15-HP
|
1~5X |
515~532+ 343~355
|
<0.5mrad |
11.5mm |
24mm |
⌀7mm(1x)~ ⌀3.3mm(5x)
|
65x65x250mm
|
9256 |
| 型号 |
MEX13 |
MEX18 |
MEX210 |
| 设计波长 |
1064 nm ( 240~2000nm范围内任意波长均可) |
| 放大倍数 |
1 - 3连续 |
1 - 8连续 |
2 - 10连续 |
| 调整 |
电动调整 |
| 发散角 |
电动可调 |
| 定位精度 |
< 0,5 mrad (<0,2 mrad 高功率版) |
| 入射孔径 |
8 mm |
| 出射孔径 |
22 mm |
38 mm |
22 mm |
| ***大入射直径 |
8.0(1x) - 6.0(3x) mm |
| 光学镜片器件个数 |
3 |
3 |
4 |
| 总体透过率 |
97% |
97% |
95% |
| 镜头材料 |
熔炉石英 |
| 镀膜损伤阈值 |
10 [J/cm2] (10ns @ 1064 nm) |
| 机械长度 |
140 mm |
245 |
210 mm |
