固定倍率激光扩束镜FEX是采用伽利略扩束镜原理制造的
激光扩束器,有效扩束或缩束,扩大或减少光束直径。
固定倍率激光扩束镜FEX能够覆盖260-2000nm的波长范围,采用独特的滑动镜头设计,确保了紧凑的结构和良*的指向稳定性。
固定倍率激光扩束镜FEX采用高损伤阈值的激光镜片,非常适合高功率激光使用,入射通光孔径和出射通光孔径规格多样，方便多种激光使用。
![$title]( "$title")

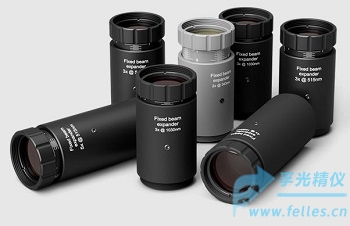

图1：
固定倍率激光扩束镜FEX实物图
![$title]( "$title")

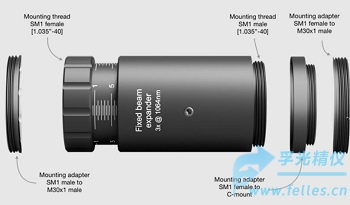

图2：
固定倍率激光扩束镜FEX结构图
固定倍率激光扩束镜FEX订购信息
|
型号 |
扩束范围 |
波长范围 |
通光口径
（入射段） |
***大入射
光束直径(1/e2) |
通光口径
（出射端） |
机械长度 |
订货码 |
|
FEX-2 |
2x |
1030~1064+515~532nm |
11.5mm |
⌀7mm |
23mm |
65mm |
11169 |
|
FEX-3
|
3x |
1030~1064+515~532nm
|
11.5mm |
⌀5.3mm |
23mm |
65mm |
11170 |
|
FEX-4
|
4x |
1030~1064+515~532nm
|
11.5mm |
⌀4mm
|
23mm |
90mm
|
11171 |
|
FEX-5
|
5x |
1030~1064+515~532nm
|
11.5mm |
⌀3.2mm |
23mm |
95mm
|
11172 |
|
FEX-8
|
8x
|
|
7mm
|
⌀2mm
|
23mm |
104mm
|
11173 |
|
FEX-2
|
2x |
343~355nm
|
11.5mm |
⌀7mm
|
23mm |
65mm
|
7723 |
|
FEX-2
|
2x |
515~532nm
|
11.5mm |
⌀7mm
|
23mm |
65mm |
7725 |
|
FEX-2
|
2x |
1030~1064nm
|
11.5mm |
⌀7mm
|
23mm |
65mm |
7727 |
|
FEX-3
|
3x |
1030~1064nm
|
11.5mm |
⌀5.3mm
|
23mm |
65mm |
7729 |
|
FEX-3 |
3x |
515~532nm
|
11.5mm |
⌀5.3mm |
23mm |
65mm |
7731 |
|
FEX-3 |
3x |
343~355nm
|
11.5mm |
⌀5.3mm |
23mm |
65mm |
7733 |
|
FEX-4
|
4x |
343~355nm
|
11.5mm |
⌀4mm
|
23mm |
90mm
|
7735 |
|
FEX-4
|
4x |
515~532nm
|
11.5mm |
⌀4mm
|
23mm |
90mm
|
7737 |
|
FEX-4
|
4x |
1030~1064nm
|
11.5mm |
⌀4mm
|
23mm |
90mm
|
7739 |
|
FEX-5
|
5x |
343~355nm
|
11.5mm |
⌀3.2mm |
23mm |
95mm |
7741 |
|
FEX-5
|
5x |
515~532nm |
11.5mm |
⌀3.2mm |
23mm |
95mm |
7743 |
|
FEX-5
|
5x |
1030~1064nm |
11.5mm |
⌀3.2mm |
23mm |
95mm |
7746 |
|
FEX-8
|
8x |
343~355nm |
7mm |
⌀2mm |
23mm |
104mm
|
7749 |
|
FEX-8
|
8x |
515~532nm |
7mm |
⌀2mm |
23mm |
104mm
|
7752 |
|
FEX-8
|
8x |
1030~1064nm |
7mm |
⌀2mm |
23mm |
104mm
|
7754 |
