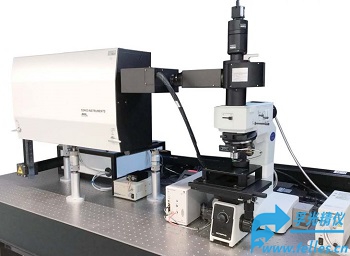

高灵敏度高分辨率3D成像拉曼光谱系统

这款高灵敏度高分辨率3D成像拉曼光谱系统是一款高灵敏度和高分辨率的3D激光拉曼显微光谱系统,具有200nm超高分辨率的拉曼光谱扫描功能,
这款高灵敏度高分辨率3D成像拉曼光谱系统具有在衍射极限的空间分辨率,横向XY平面空间分辨率低于200nm，轴向Z方向空间分辨率小于500nm,结合其它分析技术,可为样品分析提供*为详尽的光谱和图像数据。
这款高灵敏度高分辨率3D成像拉曼光谱系统易于扩展,可与压电工作台、振镜扫描仪、步进电机位移样品台、低温恒温器、加热室、扫描探针显微镜SPM,条纹相机、时间相关单光子计数TCSPC仪器相结合，也可扩展到非线性拉曼光谱（CARS），满足不同客户的多种科研需求。

这款高灵敏度高分辨率3D成像拉曼光谱系统是在20年前开发的业界**台空间分辨率为200nm的拉曼成像仪器技术基础上,融合***新的拉曼光谱分析和评估技术。
高灵敏度高分辨率3D成像拉曼光谱系统软件控制所有系统硬件（光机、扫描仪、探测器）同步工作,并具有数据采集、处理和分析功能,它直观、易于操作的用户界面可以单独适应系统操作和数据操作的定制算法。演示测量，以确认客户的样品系统的效率可以做。许多客户称其样品的演示测量数据“非常清晰”。
高灵敏度高分辨率3D成像拉曼光谱系统特点
•无损样品测量：得益于系统极高的检测灵敏度，样品上的激光功率可以降低,避免激光烧伤或损坏样品。
•极高的空间分辨率：200nm（激发激光488nm，油浸100X显微镜物镜）
•极高的光谱分辨率：0.22cm^-1/CCD像素（波长550nm，梯形衍射光栅）
•多功能性：高度灵活平台可与多种分析仪器/技术相结合
高灵敏度高分辨率3D成像拉曼光谱系统应用
•炭材料结构分析与质量评价：石墨金刚石、炭黑、碳纳米管、富勒烯、类金刚石薄膜、石墨烯等。
•太阳能电池分析与质量评价：铜铟硒化镓（CIGS）、钙钛矿、量子点
•在亚微米尺度（1/10000毫米）或以下的微小异物的检测和分析
•锂离子电池材料的结构分析与质量评价
•有机电致发光材料的结构分析与质量评价
•碳化硅等功率器件材料的结构分析与质量评价
•对各种物质的分析：气体、液体或固体
•分析和评价非常复杂的生物样品，如生物体和人体组织
新开发的功能支持高级研究人员提出的*高要求
光谱仪*新：
-新型810mm焦距光谱仪带来*高的光谱分辨率
-时安装的探测器数量可增加，具有*广泛的通用性
除了标准的520mm焦距光谱仪，现在可以选择焦距810mm 光谱仪,光谱分辨率可提高1.5X倍。***新*新的520mm焦距光谱仪和新型810mm焦距光谱仪配有3个接口，***多可同时安装3个不同的探测器。
良*的拉曼光谱仪*化微调功能,对每个样品提供***佳的测量分析,***多可容纳5个激发激光器
为了*化拉曼信号的激发条件，降低样品的荧光水平，系统可同时安装5台不同波长的激发激光器。因此可以获得*高质量的拉曼光谱。激光开关（包括边缘滤波器、偏振控制波片、激光快门）的切换可通过软件的系统配置控制实现全自动控制。
拉曼光谱的*宽波长范围：从紫外到近红外
为检测通道配备了电控转换的光学器件,拉曼检测光路可以在从紫外到近红外（UV-VIS-NIR）的三个波长范围内进行*化。4种不同衍射光栅的组合，安装在电动转台上，带有3个光谱仪出口，适用于不同的探测器，确保从紫外到近红外光谱范围内的***佳信号检测。
自动波长校准（自动校准）
新的光谱校准功能确保测量的拉曼光谱始终精确的波长校准，这对于正确的数据分析非常重要。此电动选项在系统的光学检测路径中引入了氖灯。当波长或衍射光栅发生变化时，自动进行校准。用户也可以随时调用校准功能来检查测量数据的准确性。
2D Mapping程序对粗糙样品表面的跟踪的自动聚焦选项
利用共焦激光装置和***新开发的反射激光信号数字反馈软件选项，表面跟踪的自动聚焦功能成为可能。即使在显微镜焦点漂移、样品倾斜或表面粗糙的情况下，也能从样品表面获得清晰的二维数据。由于共焦激光单元独立于拉曼探测系统，因此对拉曼信号的灵敏度和光谱质量没有影响。

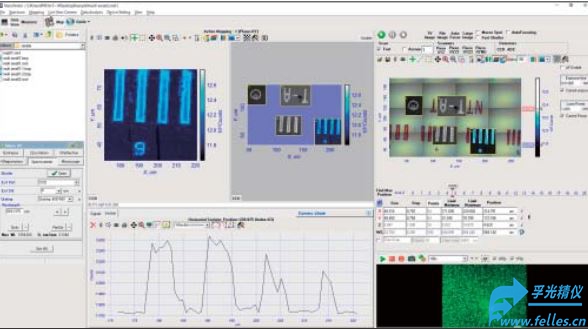

强大的映射绘图Mapping能力
“快速映射”测量时间可减少到1~2ms/point。
“大面积Mapping”把“Fast Mapping"功能命令到步进点击上支持几厘米级的样本大小。
“累积Mapping”自动累积扫描的拉曼图像，直到获得适当的图像质量。
“宏点”将激光束在用户定义的区域内以高速扫过样品表面，以避免损坏，并从整个区域采集信号。可应用于信号“Macro spot"测量和绘图。
“多区域”Mapping算法提供了一种在不同的映射步骤和信号累积曝光下，在多个预先确定的区域内进行自动映射的可能性。它还与步进电机工作台和压电工作台相结合，提供了一种获得大范围和高空间分辨率的可能性。所选区域的配置可以保存并应用于下一个示例。

拉曼光谱可从<5cm^-1
新的低频拉曼选项与电动或手动复位滤波器提供了技术保障,甚至拉曼成像从5cm^-1也可获得拉曼光谱,从而支持同时得到斯托克斯和反斯托克斯光谱。
强大的系统扩展能力示例“+α”
扩展示例1：自动压电工作台、振镜扫描仪或步进电机位移台→高速宽范围拉曼成像+拉曼成像
扩展示例2：扫描探针显微镜（SPM）→拉曼成像和高分辨率表面形貌（和物理性质）具有不同样品区域甚至同时测量功能,TERS
扩展示例3:  低温恒温器或加热室→环境控制下的拉曼光谱分析
扩展示例4：脉冲激光和条纹相机或时间相关单光子计数器（TCSPC）→荧光寿命测量、荧光强度和寿命成像
强大订制化配置功能支持各种具体应用

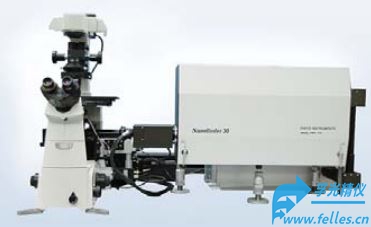

对于生物应用，本系统可配备倒置显微镜和振镜扫描仪器（保持样品处于静止状态并移动激光束进行共焦成像）。

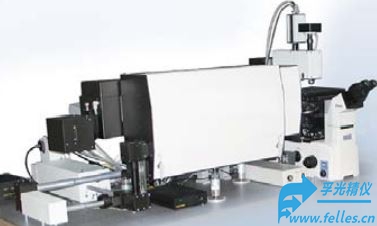

CARS相干反斯托克斯拉曼散射显微镜的扩展功能
在非线性CARS（相干反斯托克斯拉曼散射）效应中产生的强拉曼信号可以在很短的捕获时间内获得，从而实现快速映射。从样品中产生CARS信号需要超短的激光脉冲。由于CARS信号的波长比激发激光波长短，因此样品荧光背景没有影响。样品制备，如荧光标记，是不需要获得快速的三维图像.

荧光寿命成像显微镜（FLIM）扩展功能
将高灵敏度高分辨率3D成像拉曼光谱系统与超短脉冲激光器（如钛宝石飞秒激光器或皮秒激光器）与时间相关单光子计数器（TCSPC）或条纹相机探测器结合，可实现荧光寿命测量。获得了高空间分辨率和高灵敏度的三维荧光强度和寿命图像。
可用于生物学中细胞内分子动力学的观察或半导体材料中的载流子动力学研究。也可使用加热/冷却室或低温恒温器进行温度控制。用振镜扫描器移动激光束可以实现样品成像。
我们还可以为用于提供定制荧光、光致发光（PL）、光致发光激发（PLE）测量系统。

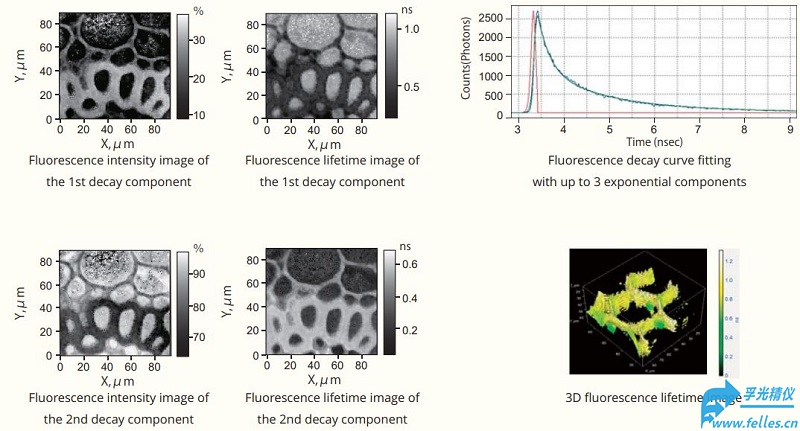

应用案例：具有时间相关单光子计数器（TCSPC）的荧光寿命成像显微镜（FLIM）为实现荧光强度和寿命成像提供了可能。高灵敏度高分辨率3D成像拉曼光谱系统的独特功能是具有高灵敏度和高空间分辨率的3D荧光寿命成像。并行CPU和GPU处理保证了超高速FLIM数据拟合（多指数（***多3个）重叠荧光衰减曲线）。
