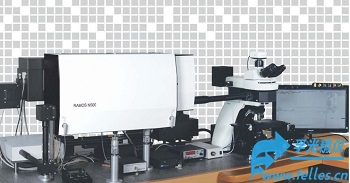

3D扫描激光拉曼显微镜是采用共聚焦拉曼显微镜技术设计的拉曼激光共聚焦显微镜,可实现多功能同时拉曼分析,发光测量,激光反射和激光透射测量,光谱和偏振测量等。
3D扫描激光拉曼显微镜的共聚焦原理
共聚焦激光扫描拉曼显微镜是当今材料科学研究的有力工具,共聚焦显微镜对于
拉曼光谱而言要比传统宽视场光学显微镜*具*势,包括控制景深,消除焦平面外的背景信息,抓取一系列样品不同厚度的光学切片,扫描聚焦激光扩展样本的图像。
空间分辨率：<500nm(Z),200nm(X,Y)
光谱分辨率：~0.25cm^-1
CCD探测器波长精度：0.005nm(1800l/mm)
![$title]( "$title")

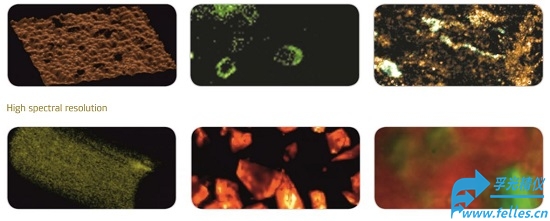

3D扫描激光拉曼显微镜应用
半导体：确定半导体中掺杂浓度和应力分布的信息
生命科学：共聚焦
拉曼光谱可以很容易地显示细胞成分
制药：共聚焦
拉曼光谱适合不同药物中的化合物和分子构象
地质：共聚焦
拉曼光谱适合矿物特征、组分分布及其检测
美容：共聚焦
拉曼光谱能够测量护肤品及其渗透能力
刑侦：共聚焦
拉曼光谱能够鉴别未知物质、不同类型的纤维、玻璃、油漆、爆炸材料、油墨、麻醉药品和有毒物质，证明文件的真实性
材料科学：共聚焦
拉曼光谱分析材料（超导体、聚合物、涂层、复合材料）的特性
遗产与艺术宝石学：确定绘画中使用的颜料和粘合剂。考古样品（陶瓷、玻璃等）的光谱分析提供了它们的起源和历史信息。拉曼技术可以快速识别彩色钻石、天然钻石和人造钻石。
![$title]( "$title")
3D扫描激光拉曼显微镜特点
高空间分辨率和灵敏度-***高空间和成像分辨率，植入特别设计的成像光谱仪,特别适合共聚焦拉曼成像测量，小孔图像在多通道探测器上成像，没有任何像差。
CCD列阵上使用*小的照明像素，产生*小的暗电流和*高的光谱分辨率，采用Echelle 光栅的光谱分辨率为0.25cm^-1.
*高的光通量带来*高的灵敏度，第4级硅代在1940^-1采用较低功率激光可在1分钟内观察到，2D和3D图像也很快可以获取到。
全自动化，该系统高度自动化,可使用多达5和激光器，一键操作即可从1个激光转换到另外一个激光,电动控制激光功率，光斑直径，偏振方向，小孔大小和光栅等器件。
超低拉曼位移（低至5cm^-1),采Bragg super-notch滤波片，真正共聚焦设计和高空间分辨率。
横向分辨率可达到理论极限
激光波长, nm
|
物镜
|
XY平面分辨率, nm
|
| 488 |
100x, NA = 0.9 |
250 |
| 532 |
100x, NA = 0.9 |
275 |
| 633 |
100x, NA = 0.9 |
320 |
| 785 |
100x, NA = 0.9 |
390 |
径向分辨率 (in depth direction, 100x, NA = 0.9)
激光波长, nm
|
Z (径向) 分辨率, nm
|
| 488 |
520 |
| 532 |
560 |
| 633 |
660 |
| 785 |
800 |
宽广的拉曼位移范围
激光波长, nm
|
波数, cm-1
|
| 325 |
125 - 8000 |
| 355 |
115 - 8000 |
| 473 |
80 - 6000 |
| 532 |
50 - 8000 |
| 633 |
50 - 6000 |
| 785 |
40 - 2800 |

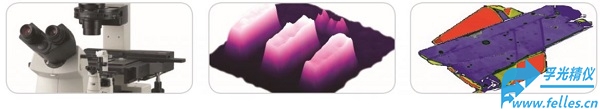

百万像素拉曼图像采集仅需要3秒钟,这款3D激光共聚焦扫描拉曼显微镜一次采集可获得两种图像，Rayleigh图像（样品发射的激光图像）和拉曼散射产生的光谱图像。可以选配超快共聚焦成像，成像速度3us/像素。
![$title]( "$title")
EMCCD和CCD快速成像,可以安装多达3种探测器，其中EMCCD非常适合快速拉曼成像。
宽广的拉曼成像
- 150 μm x 150 μm (objective lens 100x)
- 320 μm x 320 μm (objective lens 40x)
- 680 μm x 680 μm (objective lens 20x)
自动XY
位移台可用于超宽场成像
3D扫描激光拉曼显微镜软件
2D和3D图像产生
自动聚焦
自动本地扣除
宇宙线移出，峰移成像
支持外部光谱数据库
输出文件格式具有良*兼容性
