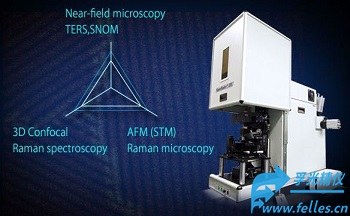

3D显微镜激光拉曼光谱系统
3D显微镜激光拉曼光谱系统是综合性多功能高端显微拉曼光谱系统,可实现拉曼与原子力显微镜联合测量,进而提供3D激光共聚焦拉曼功能和AFM-Raman/TERS针尖增强拉曼光谱功能。编号：FPTOK-Nanofinder-HE价格：￥0.00数量：在线客服邮箱 info@felles.cn 服务热线021-2279 9028 您也可网站留言或在线客服留言垂询，孚光精仪-**的进口激光精密科学仪器服务商欢迎您！ -
- 商品详情
3D显微镜激光拉曼光谱系统是综合性多功能高端显微拉曼光谱系统,可实现拉曼与原子力显微镜联合测量,进而提供3D激光共聚焦拉曼功能和AFM-Raman/TERS针尖增强拉曼光谱功能。
3D显微镜激光拉曼光谱系统可配置多种显微镜,比如正置显微,倒置显微镜,透射显微镜，系统配有内置的光谱校准源和自动共焦对准设施,可配备4个波长激光器并全自动转换,计算机控制的光路可以转换为UV,VIS,NIR光谱范围。
“大面积扫描选项”–大样本的快速Mapping映射
・具有毫米、厘米或*大扫描区域的步进电机位移台支持拉曼成像。
・通过同步恒速样本移动和数据采集进行快速扫描。
・在点扫描和快速扫描之间轻松切换。
・可与“线扫描”选项组合。
※此扫描选项需要步进电机位移台。
![$title]( "$title")
3D显微镜激光拉曼光谱系统规格
系统配置
3D共焦拉曼光谱配置一体机 光机单元、光谱仪、显微镜、多个激光器和控制器集成于一体 花岗岩框架 支撑*异的光学系统稳定性 多结构显微镜 正置显微镜,倒置显微镜，透射-可重构明暗场显微镜，荧光观察模式；显微镜物镜转台，TV-CCD相机 扫描系统 压电位移台（X-Y-Z）或（X-Y）步进电机位移台或原子力显微镜（AFM） 激发拉曼激光器 ***多3个内置端口加1个外部端口 光谱仪 装配在花岗岩底板上，f=55cm，2个出口，3个电动光栅安装在可交换转台上 探测器 对于VIS-Raman采用制冷型CCD或EMCCD，对于NIR-Raman或PL采用InGaAs，对于荧光寿命测量采用带TCSPC的APD 电脑和液晶显示器 AFM配置2台显示器 软件 高级Nanofinder软件
Mapping范围:100x100x20um,采用压电位移台＊标准参数与AFM集成获得。也可提供高达300x300x100μm的*大行程范围的位移台。
Mapping速度 ＜3ms/point（全光谱保存）＊采用EM-CCD ADC 3MHz。
※对于激光线：XY边缘响应10~90%，Z面响应半高宽FWHM空间分辨率（典型值） 激光波长（nm） 473 532 785 物镜100×0.95（空气） XY(nm) 200 220 500 Z(nm) 500 550 850 物镜150×1.25（水） XY(nm) 180 200 - Z(nm) 400 420 -
※提供低频拉曼可选（＜10cm^-1）。检测通道光程吞吐量校正选项可选配。拉曼位移Raman shift测量范围 激光波长（nm） 473 532 785 波数范围（cm-1）
采用BR-DD CCD<150～>4000 <60～>4000 <60～>3000
※测量条件：CCD中心,中心波长550nm,CCD像素尺寸16×16μm2光谱分辨率：谱线半高宽FWHM 光栅（G/mm） 1800 75（梯形Echelle） 分辨率（cm-1） 0.8 0.25
※测量条件：中心波长550nm，CCD像素尺寸16×16μm2光谱精度：CCD 的1个像素测量 光栅（G/mm） 1800 75（梯形Echelle） 精度（cm-1） 0.43 0.1
标准内置激光器（连续波CW激光器用于拉曼）
激光波长（nm） 473 532 785 632.8
功率（mW） 20 50 80 32
空间模式 TEM00
M2 <1.1 <1.2 <1.1
谱线宽度（MHz） <10 <50 <160
偏振对比度 >100:1
光谱仪参数
光学结构 Czerny-Turner
焦距 550mm
入口狭缝 2条电动交叉缝，独立控制，宽度0～2 mm
出口： 2个
电动转台 带3个光栅
光栅选择 150、300、600、1200、1800、2400、3600 G/mm，阶梯形（75 G/mm）光栅(G/mm) 600 1800 75(Echelle) CCD上范围 nm 75.5 21.4 4.8 cm-1 2509 708 159 色散 nm/pixel 0.047 0.0134 0.0031 cm-1/pixel 1.55 0.44 0.1
探测器规格配置
类型：制冷型 CCD (EMCCD)探测器
***大制冷：-100 ℃ (水冷)、-80 ℃ (空气制冷)
DU970P EMCCD：High-end model with electron multiplying ability High speed 3MHz ADC推荐用于高速和高灵敏度测量.
DU920P CCD和DU940P CCD：High speed 3MHz ADC 适合高速测量，普通灵敏度测量
DU401A CCD和DU420A CCD：100kHz ADC低成本配置配备原子力显微镜内容
型号 SmartSPM™1000
+HE002CombiScope™1000
+HE001CombiScope™1000
+HE002可配显微镜类型 正置显微镜 倒置显微镜 正置/倒显微镜均可
透射显微镜低倍物镜和高倍物镜切换 YES No 正置显微镜可以:YES
倒置显微镜不可以:No***大物镜的数值孔径用于
AFM-Raman工作100×0.7 100×1.4 浸油型 100×0.7(top)
100×1.4 Oil(bottom)SPM扫描探针
显微镜头定位(X×Y,mm)手动12.7×12.7 电动1.6×1.6 mm
分辨率1μm电动1.6×1.6 mm
分辨率1μm样品大小(X×Y,mm) 40×50×15 标准显微镜载玻片 标准显微镜载玻片 样品定位(X×Y,mm) 电动5×5、分辨率1μm 手动25×25 手动25×25 扫描范围(X×Y×Z,μm) 100×100×15 100×100×20 100×100×20 扫描头共振频率
(非负载下, Hz)XY：7000
Z：15000XY：450
Z：1100XY：450
Z：1100***大扫描速度 (line/sec.) 50 2 2 注册系统噪音 (nm) <0.1 <0.03 <0.1 扫描器噪音 (nm,rms) XY：<0.1（F.B.ON）
<0.02（F.B.OFF）
Z:<0.04（F.B.ON）XY：<0.1（F.B.ON）
<0.02（F.B.OFF）
Z:<0.1（F.B.ON）XY：<0.1（F.B.ON）
<0.02（F.B.OFF）
Z:<0.1（F.B.ON）液体中工作 No Yes (optional) No
