3D激光拉曼显微光谱系统是一款高灵敏度3D显微激光拉曼光谱仪器和高3D空间分辨率的光纤共焦拉曼显微光谱系统,该系统帮助用户在短时间内获得亚微米分辨率的拉曼光谱图像。
3D激光拉曼显微光谱系统每个模块（激发激光器、拉曼光学单元、光谱仪）采用光纤耦合连接,使系统布局灵活紧凑,不再需要用户光路准直的日常维护工作。
3D激光拉曼显微光谱系统配备了正置显微镜,压电精密电控位移台和步进电机扫描仪,支持了快速样品定位和拉曼光谱绘图。
![$title]( "$title")
3D激光拉曼显微光谱系统特点
拉曼成像空间分辨率高达300nm
高灵敏度：1分钟内可探测Si的四阶Raman峰
共聚焦激光显微镜用于3D拉曼
超高稳定性设计，拉曼光学器件直接耦合到显微镜
不需要校准光路,不需要维护调整,全固态无移动型光纤耦合设计
纳米级定位精度,压电XYZ三维电动位移台提供纳米定位精度
模块化的光学单元,光谱仪,CCD探测器和激光器,根据不同客户需要方便配置
Deconvolution软件支持空间分辨率1.5x提升
占用空间小,拉曼光学器件单元直接安装到正置显微镜上，节省实验室空间
模块化设计,可快速*换激光器等,方便不同材料的拉曼光谱研究
![$title]( "$title")

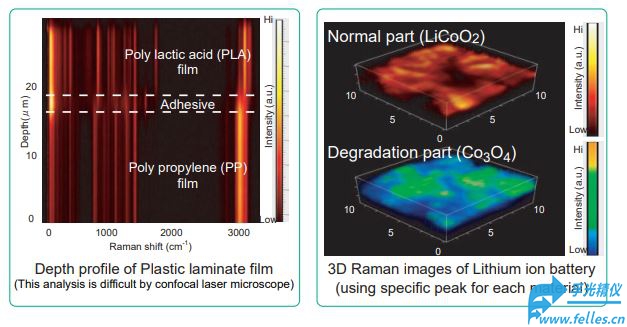

3D激光拉曼显微光谱系统在锂离子电池研发的应用
创新性“线扫描模式”支持“敏感样品”安全测量
・把激光束聚焦成线状,降低激光功率密度，防止损伤样品。
・同时收集激光线上多个点的拉曼光谱。
・使用集成滑块在传统点扫描和创新线扫描模式之间轻松切换。
※可用用于：Nanofinder®FLEX2・Nanofinder®FLEX（即将推出）
![$title]( "$title")

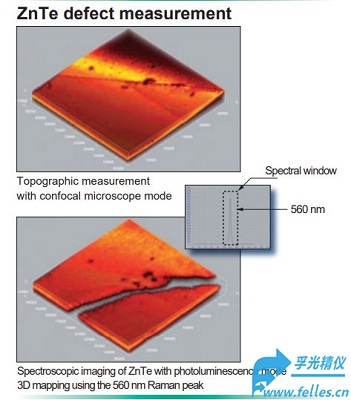

3D激光拉曼显微光谱系统在ZnTe材料缺陷探测上的应用
“大面积扫描功能”支持大尺寸样本的快速拉曼光谱mapping
・具有毫米、厘米或*大扫描区域的步进电机位移台支持拉曼mapping成像。
・通过同步恒速样本移动和数据采集进行快速扫描。
・在点扫描和快速扫描模式之间轻松切换。
・可与“线扫描功能”选项组合。
※大面积扫描功能需要步进电机位移台支持。
![$title]( "$title")
3D激光拉曼显微光谱系统2D mapping和Si的四阶Raman峰
![$title]( "$title")

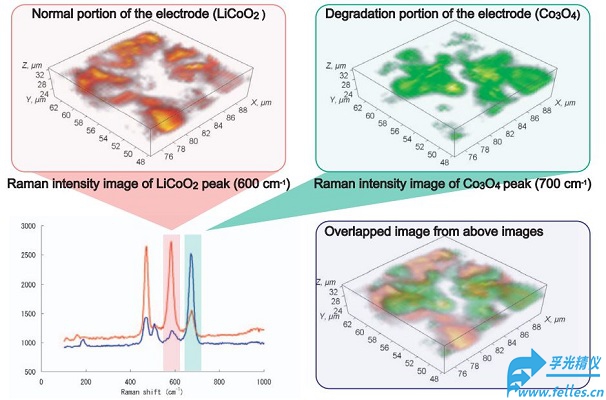

3D激光拉曼显微光谱系统3D mapping功能展示（Li-ion电池正电极,LiCoO2材料和退化材料物质Co3O4拉曼分析）
3D激光拉曼显微光谱系统规格配置
系统配置
| 系统配置 |
正置微镜 |
| 拉曼光学单元 |
| 成像光谱仪 |
| 制冷CCD探测器 |
| 压电位移台（支持XYZ三维） |
| 激发用激光器 |
| 控制器/软件/23英寸LCD |
| 空间分辨率 |
XY <300 nm, Z <900 nm |
| 灵敏度 |
1min/piont （488nm/5mW）内高灵敏度测量四阶Si拉曼峰 |
各单元规格
拉曼光学单元
一台激励用的激光器（根据激光器的不同进行单元交换）FC连接器光纤耦合光谱仪和激光器
成像光谱仪单元
耦合光纤 SUS保护套Φ10×60 mm
焦距 35cm，F/3.8
倒线色散 2.37 nm/1200G/mm
波长分辨率 0.06nm@550nm, 1200G/mm
波数分辨率 2cm-1@550nm，1200G/mm
***大光栅数 4
制冷型CCD探测器
像素数 1024×127
像素尺寸 26×26μm2
成像面积 26.6×3.3mm
***大制冷温度 -100℃（水冷），-80℃（空气冷却）
精密压电位移台（闭环）
X-Y-Z行程 100μm
分辨率 5nm
重复精度 ±5 nm
内置传感器 电容传感器
激发用激光器
通用配置 光纤输出,FC连接器,耦合光纤长度2m,可提供多种功率
DPSS激光器 波长532nm,光功率25mW(光纤出口处）
LD激光 波长785nm,光功率40mW(光纤出口处）
其它可选激光 473nm、488nm、514nm、633nm、671nm等。可提供脉冲激光器（用于FLIM荧光寿命成像应用）
控制/分析软件功能：
|
映射Mapping控制 |
| 数据采集/保存 |
| 拉曼/荧光光谱显示 |
| 光谱仪校准 |
| 2D/3D成像,任意截面切片成像 |
| 光谱/图像分析 |
| 光谱峰值拟合 |
| 反褶积 |
| 安装空间要求 |
显微镜和拉曼光学单元600（W）×700（H）×850（D）mm
（包括光谱仪/CCD、压电级、控制器） |
| 耗电量 |
1200W，100伏 |
| 可选项 |
低温恒温器、加热台、电化学盒、TCSPC板、光谱数据库等。 |
