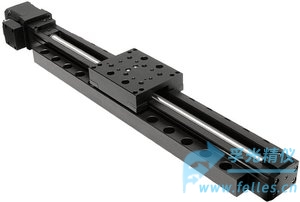

光学延迟线位移台-300mm/10kg

这款光学延迟线位移台是专业为光学延迟线位移平移拉伸应用设计的电动延迟线平移台,可提供300mm精密的延迟行程,分辨率高达2.5µm,使用有集成限位开关的步进电机驱动。
光学延迟线位移台采用一体化设计,具有稳定性高,结构紧凑,高分辨率特点,适合集成到高精度测量系统定位位移使用。
光学延迟线位移台非常适合光路控制,光学实验中的长度控制,可用于光谱分析,干涉测量等应用,不仅可以电动控制,还可以使用一端的刻度旋钮手动旋转控制。
光学延迟线位移台也可以作为300mm行程范围的电动平移台使用。

光学延迟线位移台特点
300mm行程,分辨率2.5µm
采用钢轨设计,稳定性和刚度较高
具有真空版本的真空延迟线位移台
光学延迟线位移台规格参数

型号	8MT160-300	8MT160-300-2-SM
行程范围	300 mm	300 mm
全步分辨率	2.5 µm	-
1-8步分辨率	0.31 µm	-
编码器分辨率	-	4000 次/转
丝杠螺距	0.5 mm	2 mm
***快速度	8 mm/s*	50 mm/s
***小增量运动	-	0.5 µm
水平载重	10 kg	10 kg
垂直载重	3 kg	3 kg
电压	36 V	36 V
马达接头	DB9(M)	RS232
电机	4247	SM
重量	4.28 kg	4.55 kg
推荐的控制器	8SMC5-USB	PC
机械式终端限位开关	2 (封闭推式)

测试条件： 制造企业的控制器；电源  36 V。
