长行程电动线性位移台-240~2840mm/40kg

长行程电动线性位移台是专业为长距离位移和大行程位移设计的线性电动位移台, 分辨率高,负载能力强,适合直线高速线性运动。
长行程电动线性位移台负载高达40kg,采用*高电机功率,载重量可*大。

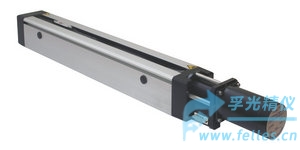

图1：长行程电动线性位移台实物图
长行程电动线性位移台分辨率和精度适中,可机场安装了3P195平台,3BP195底板(2块)和适量的3SN195插件。
长行程电动线性位移台的分辨率和速度可根据选用的滚珠螺钉间距的改变而变化,我们提供了几个标准选择方案,可根据用户要求提供灵活性配置。
对于行程500mm及以上的位移,我们建议采用长行程电动线性平移台8MT295作为X轴水平位移台,采用该长行程电动线性位移台MT195作为Y轴组成XY二维电动位移台系统。
对于Z轴垂直位移台和Z轴垂直位移的应用,我们建议采用的位移台要带有制动器的电机,以防止电机电流关闭后,Z轴上载物块滑落,Z轴竖直位移台订购代码是8MT195Z，详情请看下文订购信息。

图2：长行程电动线性位移台搭建的XZ二维电动位移台

图3：长行程电动线性位移台搭建的电动XYZ三维位移台8MT295X-340-2.5(XY)+8MT195Z-340-2.5 (Z)
长行程电动线性位移台规格
 移动范围            240~2840mm
 丝杠螺距             2.5/4/5/10mm
 整步分辨率         12.5µm
 1/8步分辨率        1.57µm
 ***大速度             40mm/s(可按要求替换其它规格电机）
 水平载重              40kg
 垂直载重              10kg
 电机连接器           DB9(M）
 步进电机
    8MT295X        5918
    8MT295Z        5918-B
 推荐使用的控制器         8SMC5-USB
 机械式终端部限位开关        2
 极性转换开关                    可推动
