这款
电控位移台是专业为
XYZ三轴电动位移台搭建而设计的
电动控制位移台,具有较低的电控
位移台价格,适合水平位移和竖直位移。
电控
位移台可用于Z轴垂直位移运动,我们建议将为电机安装了制动器,以防止电机电流关闭后,
位移台从上滑落。
![$title]( "$title")

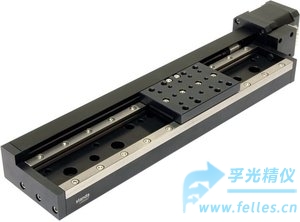

图1：电控位移台实物图
电控位移台特点
特别适合搭建成XYZ三轴电动位移台系统
行程范围有100mm,150mm,200mm
紧凑设计,台面较窄
运动速度快
承载能力大
具有对应的真空版本的真空电控
位移台
![$title]( "$title")
图2：使用直角安装架2AB175搭建的
XYZ三轴电动位移台系统
电控位移台规格
行程范围
8MT50-100BS1 100mm
8MT50-150BS1 150mm
8MT50-200BS1 200mm
滚珠丝杠螺距 1mm
整步分辨率 5μm
***大速度 20mm/s
载重
水平 30kg
垂直 8kg
电动机连接器 DB9（M）
步进电机 4247
重量
8MT50-100BS1 1.1kg
8MT50-150BS1 1.4kg
8MT50-200BS1 1.65kg
多轴装配：
X-Y 直接搭建
Z 使用直角安装架2AB175
控制器推荐 8SMC5-USB
机械端位限位开关 2
极性转换开关 推动关闭
