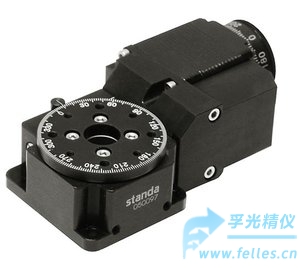

这款小型电动旋转台是一种多用途的电动控制小型旋转台,具有较低的旋转台价格和较小的旋转台尺寸,中心通孔仅有11mm,适合各种紧凑的旋转定位应用。
小型电动旋转台特点
采用小型旋转定位器和转台,可*换不同的电机
360度连续旋转
中心通孔直径为Ø11mm
![$title]( "$title")
小型电动旋转台规格参数
|
型号 |
8MR174-11-28 |
8MR174-11-28S |
8MR174-11-20 |
8MR174V-11-VSS42 |
|
旋转范围 |
360° |
|
整步分辨率* |
0.9 弧分 (0.015°) |
|
单向重复精度 |
0.4 弧分 |
|
双向重复精度 |
1.6 弧分 |
|
***大旋转速度* |
75°/s (36V) 30°/s (12V) |
50°/s (36V) 20°/s (12V) |
|
摆动 |
1 弧分 |
|
偏心度 |
10 µm |
|
载重 |
|
水平载重 |
4 kg |
4 kg |
3 kg |
4 kg |
|
径向载重 |
1.5 kg |
|
力矩 |
0.5 Nm |
0.35 Nm |
0.15 Nm |
0.5 Nm |
|
集成电缆 |
1.6 m长 |
真空兼容电缆，长 1.6 m |
|
电动机连接器 |
HDB15(M) |
|
步进电机 |
28 |
28S |
20 |
VSS42 |
|
重量 |
0.4 kg |
0.35 kg |
0.3 kg |
0.45 kg |
|
控制器推荐 |
8SMC5-USB |
|
机械限位参照开关 |
1, 推动 "关闭" |
![$title]( "$title")
图2：
小型电动旋转台安装应用：2个滚珠轴承平移台7T184-13和1个
垂直位移台7VT174-5搭建成多维多轴旋转定位台系统
