大口径激光功率计探头是为
大光斑激光功率测量而配备的
激光功率计探头和
大孔径激光功率探测器,能够探测50mm直径的激光光斑功率。
大口径激光功率计探头具有4种不同的冷却模块,可测量平均激光功率密度高达100kW/cm2,可测single shot激光能量高达500J,并具有智能接口,包含所有校准数据。
![$title]( "$title")

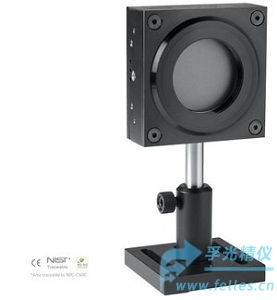

大口径激光功率计探头
产品规格Specifications
| 型号 |
11UP50N-40S-W9 |
11UP50N-50H-W9 |
11UP50N-50F-W9 |
11UP50M-50W-W9 |
***大平均功率
（连续/1分钟） |
40 W / 80 W |
50 W / 85 W |
50 W / 85 W |
50 W f / 85 W f |
| 有效孔径 |
Ø50mm |
Ø50mm |
Ø50mm |
Ø50mm |
| 冷却方式 |
对流 |
热沉 |
风冷 |
水冷 |
| 激光功率测量能力 |
| 光谱范围 * |
0.19 – 10 µm |
0.19 – 10 µm |
0.19 – 10 µm |
0.19 – 10 µm |
| 光谱范围 a |
5 mW |
5 mW |
5 mW |
5 mW |
| 上升沿时间 (名义)b |
3.5 sec |
3.5 sec |
3.5 sec |
3.5 sec |
灵敏度
(100kΩ负载时) c |
0.12 mV/W |
0.12 mV/W |
0.12 mV/W |
0.12 mV/W |
| 校准不确定性 d |
±2.5 % |
±2.5 % |
±2.5 % |
±2.5 % |
| 重复精度 |
±0.5 % |
±0.5 % |
±0.5 % |
±0.5 % |
| 能量模式 |
| 灵敏度 |
0.02 mV/J |
0.02 mV/J |
0.02 mV/J |
0.02 mV/J |
| ***大可测能量e |
500 J |
500 J |
500 J |
500 J |
| 噪音等效能量 a |
0.25 J |
0.25 J |
0.25 J |
0.25 J |
| ***小重复周期 |
11.1 sec |
11.1 sec |
11.1 sec |
11.1 sec |
| ***大脉宽 |
467 ms |
467 ms |
467 ms |
467 ms |
| 精度(能量校准后) |
±5 % |
±5 % |
±5 % |
±5 % |
| 激光损伤阈值 |
| ***大功率密度 g |
100 kW/cm2 |
100 kW/cm2 |
100 kW/cm2 |
100 kW/cm2 |
| 脉冲激光损伤阈值 |
***大能量密度 |
峰值功率密度 |
| 1064nm,150µs,5Hz |
100 J/cm2 |
667 kW/cm2 |
| 1064nm,7ns,10Hz |
1.1 J/cm2 |
157 MW/cm2 |
| 532nm,7ns,10Hz |
1.1 J/cm2 |
157 MW/cm2 |
| 248nm,26ns,10Hz |
0.7 J/cm2 |
27 MW/cm2 |
| 外形尺寸 |
| 有效孔径 |
Ø50mm |
Ø50mm |
Ø50mm |
Ø50mm |
| 吸收体(高损伤) |
W9 |
W9 |
W9 |
W9 |
| 尺寸（HxWxD) |
89x89x32mm |
89x89x106mm |
89x89x116mm |
89x89x40mm |
| 重量 (仅头部) |
0.62 g |
0.93 g |
1.38 g |
0.81 g |
Specifications are subject to change without notice
规格是可变化参数，变*将不另行通知
*关于校准的光谱范围，见用户手册。
a. 标称值，实际值取决于测量系统中的电噪声。
b. 与11MAESTRO, 11UNO, 11P-LINK, 11TUNER 和11S-LINK 检测器.一起使用。
c. ***大输出电压=灵敏度X***大功率。
d. 包括有功率的线性度
e. 为了得到360µs 的脉冲，定制长脉冲(ms)型则可以获得*高脉冲能量，定制短脉冲 (ns)型则获得*少脉冲能量。
f. ***小冷却流量1.5升/分钟，水温≤22°C，1 / 8 NPT压缩配件用于1 / 4英寸半刚性管。联系我公司了解清洁去离子水冷却模块选项。
g. 在1064 nm, 10 W CW 条件下。
