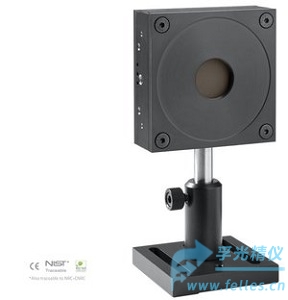

激光功率表探头-15~200W/40J/Ø25

激光功率表探头是为激光功率表配备的激光功率测量探头,提供4种不同的冷却模块,上升沿时间1.3秒,损伤阈值高达45kW/cm2。这款激光功率表探头尺寸为62.4x62.4mm,厚度38.1mm,可检测250W的连续激光功率,并具有激光能量测量模式,可测single shot激光能量40J,具有智能接口,包含所有校准数据方便用户使用。

激光功率表探头产品规格Specifications

型号	11UP25N-40S-H9	11UP25N-100H-H9	11UP25N-250F-H12	11UP25M-350W-H12	11UP25T-15S-H12	11UP25T-250W-H12
***大平均功率 （连续/1分钟）	40 W / 80 W	100 W / 200 W	250W /300 W	350W f / 350W f	15W / 15W	250W f/ 250Wf
有效孔径	25 mm Ø	25 mm Ø	25 mm Ø	25 mm Ø	25 mm Ø	25 mm Ø
冷却方式	对流	热沉	风冷	水冷	对流	水冷
激光功率测量能力
光谱范围 *	0.19 – 20 µm	0.19 – 20 µm	0.19 – 20 µm	0.19 – 20 µm	0.19 – 20 µm	0.19 – 20 µm
噪音等效功率a	3 mW	3 mW	10 mW	10 mW	10 mW	10 mW
上升沿时间 (名义)b	1.3 sec	1.3 sec	1.3 sec	1.3 sec	1.3 sec	1.3 sec
灵敏度 (100kΩ负载时)c	0.23 mV/W	0.23 mV/W	0.1 mV/W	0.1 mV/W	0.1 mV/W	0.1 mV/W
校准不确定性d	±2.5 %	±2.5 %	±2.5 %	±2.5 %	±2.5 %	±2.5 %
重复精度	±0.5 %	±0.5 %	±0.5 %	±0.5 %	±0.5 %	±0.5 %
能量模式
灵敏度	0.14 mV/J	0.14 mV/J	0.05 mV/J	0.05 mV/J	0.05 mV/J	0.05 mV/J
***大可测能量 e	40 J	40 J	40 J	40 J	40 J	40 J
噪音等效能量a	0.2 J	0.2 J	0.2 J	0.2 J	0.2 J	0.2 J
***小重复周期	4.6 sec	4.6 sec	11.5 sec	11.5 sec	11.5 sec	11.5 sec
***大脉宽	123 ms	123 ms	390 ms	390 ms	390 ms	390 ms
精度(能量校准后）	±5 %	±5 %	±5 %	±5 %	±5 %	±5 %
激光损伤阈值
***大平均功率密度
1064 nm,10W,CW	45kW/cm2	45 kW/cm2	45 kW/cm2	45 kW/cm2	45 kW/cm2	45 kW/cm2
10.6µm,10W,CW	14 kW/cm2	14 kW/cm2	14 kW/cm2	14 kW/cm2	14 kW/cm2	14 kW/cm2
脉冲激光损伤阈值	***大能量密度			峰值功率密度
1064nm,360µs,5Hz	9 J/cm2			25 kW/cm2
1064nm,7ns,10Hz	1 J/cm2			143 MW/cm2
532nm, 7ns,10Hz	0.6 J/cm2			86 MW/cm2
266nm,7ns,10Hz	0.3 J/cm2			43 MW/cm2
外形尺寸
有效孔径	25 mm Ø	25 mm Ø	25 mm Ø	25 mm Ø	25 mm Ø	25 mm Ø
吸收体(高损伤)	H9	H9	H12	H12	H12	H12
尺寸(HxWxD)	89x89x32mm	89x89x106mm	89x89x116mm	89x89x40mm	62.4x62.4x38.1mm	62.4x 62.4x 38.1mm
重量 (仅头部)	0.68 kg	0.99 kg	1.44 kg	0.87 kg	0.31 kg	0.33 kg

Specifications are subject to change without notice
 *关于校准的光谱范围，见用户手册。
 a.   标称值，实际值取决于测量系统中的电噪声。
 b.   11MAESTRO, 11UNO, 11P-LINK, 11TUNER 和11S-LINK 检测器.一起使用。
 c.  ***大输出电压=灵敏度X***大功率。
 d.  包括有功率的线性度
 e. 为了得到360µs 的脉冲，定制长脉冲(ms)型则可以获得*高脉冲能量，定制短脉冲 (ns)型则获得*少脉冲能量。
f.  ***小冷却流量1.5升/分钟，水温≤22°C，1 / 8 NPT压缩配件用于1 / 4英寸半刚性管。联系我公司了解清洁去离子水冷却模块选项。
