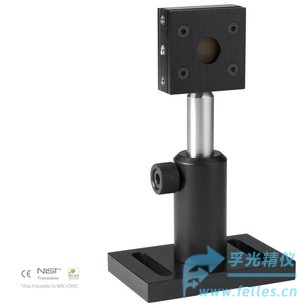

激光功率计探头-10~200W/5J/Ø12

这款激光功率计探头zhuanye为激光功率计配备的激光功率测量探头和激光功率探测器,采用不同的冷却模块增强测量激光功率能力。上升沿为0.3秒,激光损伤阈值高达36kW/cm2,只有14mm厚。
这款激光功率计探头也有对应的激光能量测量模式,可测单次激光脉冲能量高达5J。

激光功率计探头规格参数

型号	11UP12E-10S-H5		11UP12E-20H-H5		11UP12E-70W-H5
***大平均功率 （连续/1分钟）	10 W / 20 W		20 W / 40 W		70 W f / 110 W f
有效孔径	12 mm Ø		12 mm Ø		12 mm Ø
冷却方式	对流		热沉		水冷
激光功率测量能力
光谱范围 *	0.19 – 20 µm		0.19 – 20 µm		0.19 – 20 µm
噪音等效功率a	1 mW		1 mW		1 mW
上升沿时间 (名义) b	0.3 sec		0.3 sec		0.3 sec
灵敏度 (100kΩ负载时) c	0.53 mV/W		0.53 mV/W		0.53 mV/W
校准不确定性d	±2.5 %		±2.5 %		±2.5 %
重复精度	±0.5 %		±0.5 %		±0.5 %
能量模式
灵敏度	0.84 mV/J		0.84 mV/J		0.84 mV/J
***大可测能量 e	5 J		5 J		5 J
噪音等效能量 a	0.02 J		0.02 J		0.02 J
***小重复周期	1.5 sec		1.5 sec		1.5 sec
***大脉宽	50 ms		50 ms		50 ms
精度(能量校准后）	±5 %		±5 %		±5 %
激光损伤阈值
***大功率密度 g	36 kW/cm2		36 kW/cm2		36 kW/cm2
脉冲激光损伤阈值	***大能量密度			峰值功率密度
1064 nm, 360 µs, 5 Hz	5 J/cm2			14 kW/cm2
1064 nm, 7 ns, 10 Hz	1 J/cm2			143 MW/cm2
532 nm, 7 ns, 10 Hz	0.6 J/cm2			86 MW/cm2
266 nm, 7 ns, 10 Hz	0.3 J/cm2			43 MW/cm2
外形尺寸
有效孔径	12 mm Ø		12 mm Ø		12 mm Ø
吸收体(高损伤)	H5		H5		H5
外形	38Hx38Wx14Dmm		38Hx38Wx45Dmm		38Hx38Wx32Dmm
重量 (仅头部)	0.13 kg		0.15 kg		0.19 kg

Specifications are subject to change without notice
 *关于校准的光谱范围，见用户手册。
 a.   名义值,真实值由电子噪音决定
 b.  采用功率计表头11MAESTRO, 11UNO, 11P-LINK, 11TUNER and 11S-LINK。
