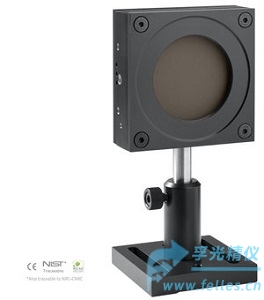

大口径激光功率测量探头-40~500W/200J/Ø55

大口径激光功率测量探头zhuanye为大光斑激光功率测量而设计的激光功率计探头和大口径激光功率探测器,通光口径高达55mm.上升沿只要2秒,损伤阈值高45 kW/cm2。并具有能量测量模式,单次发射测得能量高达200J。
大口径激光功率测量探头具有5种不同的冷却模块,大大提高其测量激光功率的能力,上升沿只要2秒,损伤阈值高45kW/cm2。
大口径激光功率测量探头体型小,厚度只有32mm并具有能量测量模式,单次发射测得能量高达200J,具有智能接口,包含所有校准数据。

大口径激光功率测量探头产品规格Specifications

型号	11UP55N-40S-H9	11UP55N-100H-H9	11UP55N-300F-H12	11UP55M-500W-H12
***大平均功率 （连续/1分钟）	40 W /80 W	100W / 200W	300W/300W	500Wf/500Wf
有效孔径	Ø55mm	Ø55mm	Ø55mm	Ø55mm
冷却方式	对流	热沉	风冷	水冷
激光功率测量能力
光谱范围 *	0.19 – 20 µm	0.19 – 20 µm	0.19 – 20µm	0.19 – 20µm
噪音等效功率 a	5 mW	5 mW	15 mW	15 mW
上升沿时间 (名义) b	2 sec	2 sec	2 sec	2 sec
灵敏度 (100kΩ负载时) c	0.12 mV/W	0.12 mV/W	0.06 mV/W	0.06 mV/W
校准不确定性 d	±2.5 %	±2.5 %	±2.5 %	±2.5 %
重复精度	±0.5 %	±0.5 %	±0.5 %	±0.5 %
能量模式
灵敏度	0.028 mV/J	0.028 mV/J	0.015 mV/J	0.015 mV/J
***大可测能量 e	200 J	200 J	200 J	200 J
噪音等效能量 a	0.25 J	0.25 J	0.25 J	0.25 J
***小重复周期	11.1 sec	11.1 sec	12 sec	12 sec
***大脉宽	433 ms	433 ms	430 ms	430 ms
精度(能量校准后)	±5 %	±5 %	±5 %	±5 %
激光损伤阈值
***大平均功率密度
1064nm,10W,CW	45 kW/cm2	45 kW/cm2	45 kW/cm2	45 kW/cm2
10.6µm,10W,CW	14 kW/cm2	14 kW/cm2	14 kW/cm2	14 kW/cm2
脉冲激光损伤阈值	***大能量密度		峰值功率密度
1064nm,360µs,5Hz	9 J/cm2		25 kW/cm2
1064nm,7ns,10Hz	1 J/cm2		143 MW/cm2
532nm, 7ns,10Hz	0.6 J/cm2		86 MW/cm2
248nm, 7ns,10Hz	0.3 J/cm2		43 MW/cm2
外形尺寸
有效孔径	Ø55mm	Ø55mm	Ø55mm	Ø55mm
吸收体(高损伤)	H9	H9	H12	H12
外形(HxWxD)	89x89x32mm	89x89x106mm	89x89x116mm	89x89x40mm
重量 (仅头部)	0.62 kg	0.93 kg	1.41 kg	0.81 kg

Specifications are subject to change without notice
 *关于校准的光谱范围，见用户手册。
 a.   标称值，实际值取决于测量系统中的电噪声。
 b.   与11MAESTRO, 11UNO, 11P-LINK, 11TUNER 和11S-LINK功率表一起使用。
 c.  ***大输出电压=灵敏度X***大功率。
 d.  包括有功率的线性度
 e. 为了得到360µs 的脉冲，定制长脉冲(ms)型则可以获得*高脉冲能量，定制短脉冲 (ns)型则获得*少脉冲能量。
f.  ***小冷却流量1.5升/分钟，水温≤22°C，1 / 8 NPT压缩配件用于1 / 4英寸半刚性管。联系我公司了解清洁去离子水冷却模块选项。
