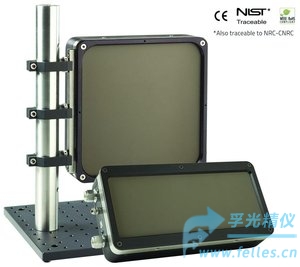

这款
高功率激光探测器是zhuanye为
高功率激光功率测试设计的
高能激光功率探测器和
大面积激光功率探测器,***高可以承受高达25000W的连续激光功率,有效感光探测面积高达210x210mm。
高功率激光探测器读数稳定，与市场上的其他所有高功率水冷却测量计相比，在水冷却温度下受温度的变化的影响*小。
高功率激光探测器提供多种自定义模式：用户可以自己选择尺寸；可以选择***大功率；用户的定制模型是专一的。
同时，高功率激光探测器体型小，重量轻，采用了**的设计，比市场所有的高功率激光探测器都要*轻*紧凑小巧。
高功率激光探测器还设计了USB接口，可直接连接到计算机。也有标准的结构连接到功率计表头上, USB2.0输出端口直接连接到PC。
![$title]( "$title")
高功率激光探测器规格参数
| 型号（含客户订制） |
11HP280/100A-10KW-HD |
11HP210A-25KW-HD |
***大平均功率
(连续 / 5分钟) |
10 000W / 10 000W |
25 000W / 25 000W |
| 有效孔径 |
280 x 100 mm |
210 x 210 mm |
| 冷却方式 |
水冷 |
水冷 |
| 激光功率测量能力 |
| 光谱范围 |
0.19~20 µm |
0.19~20 µm |
| 噪音等效功率1 |
±10 W |
±10 W |
| ***小平均功率 2 |
300 W |
300 W |
| 上升沿时间(名义值) |
20秒 |
25秒 |
| 灵敏度(100kΩ负载) |
0.2 mV/W |
0.08 mV/W |
| 校准不确定性 |
| @1064nm |
±5 % |
±5 % |
| @810nm |
±6 % |
±6 % |
| 重复精度 |
±2 % |
±2 % |
| 功率线性 |
±2 % |
±2 % |
| 光束直径线性 3 |
±2 % |
±2 % |
| 激光损伤阈值 |
| ***大平均功率密度 4 |
|
| 10 kW |
2.5 kW/cm |
2.5 kW/cm2 |
| 25 kW |
--- |
0.25 kW/cm2 |
| 外形尺寸 |
| 有效孔径 |
280 x 100 mm |
210 x 210 mm |
| 吸收体 (高损伤型) |
HD |
HD |
| 冷却流量要求 |
(6~10)LPM< ±1 LPM/min5 |
(12~15)LPM< ±1 LPM/min5 |
| 冷却水温度 |
(15 - 25) °C < ±1°C/min 5 |
(15 - 25) °C < ±1°C/min 5 |
| 输出接口 |
DB-15 cable & USB port |
DB-15 cable & USB port |
| PCB电源 |
USB或功率计表头 |
USB或功率计表头 |
| ***大输出信号 |
2 V |
2 V |
| 尺寸 |
152H x 305W x 75D mm |
229H x 229W x 80D mm |
| 重量(仅头部) |
11 kg |
16 kg |
1. 标称值，实际值取决于测量系统中的电气噪声。
2. 需要*低功率，请联系 Standa 的销售代表。
3.中心光束的大小占口径总大小的20% - 80% 。
4. 在1064 nm, 1.07-1.08 µm 和 10.6 µm条件下。
5. 平均周期> 1分钟
