电动位移台-100mm/7kg

这款电动位移台是一种电动控制位移的宽面电控位移台,具有较大的安装台面,为用户提供快速精密的位移运动。行程范围100mm,整步分辨率1微米,水平负载7kg,垂直负载3kg。
电动位移台是在手动铝制超薄位移台7T167-50基础上设计而成,通过步进电机的减速齿轮和丝杠推动平台快速位移台,每毫米有1000个步进,电机的单次旋转有200个步进,我们为电机控制提供一系列的步进电机控制器来驱动控制电机,能够以1,1/2,1/4,1/8 分级模式驱动电机,也可提供微步控制器,将一步再分成10步,实现精密控制。
电动位移台8MT167-100的机械构造具有普适性,可以轻松地安装到任何步进电机或伺服电机,这就大大方便了用户的挑选使用。
这款电动位移台使用位移台装配板2CP167-100和位移台直角固定块2AB167-100可以搭建装配成电动XY二维位移台系统和XYZ三维电动位移台系统。
电动位移台配置电机可带有减速齿轮构,方便位移台制动,成平移台的导向滑块。如果导向滑块妨碍任何特定空间方位,可以将其拆卸并重新定位到所需的方位,或是替换掉。见下面的图各种电动位移台的导向滑块可能的安装位置。
这款电动平移台具有对应的手动位移台和真空版本的电动真空位移台供用户选择使用。

图1：左图：电动位移台配步进电机28和连接器DB9(M)
         中图:   电动位移台配步进电机28
         右图：电动位移台配直流电机

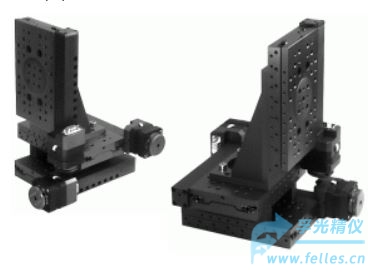

图2：电动位移台搭建装配成电动XY二维位移台系统和XYZ三维电动位移台系统
电动位移台规格参数

型号	8MT167-100 8MT167S-100	8MT167-100C28 8MT167S-100C28	8MT167-100-28 8MT167S-100-28	8MT167-100DCE2 8MT167S-100DCE2
移动范围mm	100	100	100	100
整步分辨率, µm	1	1	1	-
1/8 步分辨率, µm	0.125	0.125	0.125	-
丝杠螺距, mm	0.5	0.5	0.5	0.5
减速电机/螺钉	2.5:1	2.5:1	2.5:1	11:1
***小运动增量, µm	-	-	-	0.2
分辨率（计算）, µm	-	-	-	0.023
双向重复精度*, µm	2	2	2	0.8
***快速度, mm/s	5	5	5	5.5
***大载重, kg
水平	7	7	7	7
垂直	3	3	3	3
机械式终端限位开关	2, 推动 "关闭"
电缆	长度1.6 m
电机接头	DB9(M) (接线图)	DB9(M) (接线图)	HDB15(M) (接线图)	HDB15(M) (接线图)
电机	4247	28	28	DCE RE25
重量, kg	1.4	1.4	1.4	1.5
推荐使用的控制器	8SMC5-USB			8SMC5-USB

 *反冲补偿后测定数据。每个驱动器都有反冲偿值。
