这款直线电机电动定位台是直流电机
定位台,采用直流电机驱动定位技术,feichang适合高速位移定位应用,具有合理电动定位台价格。
直线电机电动定位台采用了滚珠丝杠使得平移运动快速平滑,,采用低剖面超薄设计,具有高刚度和热稳定性,具有对应的手动定位台和真空电动定位台。
直线电机电动定位台8MT167-25BS1与8
MT167-25LS不同,前者*适合高速位移定位运动,它采用了滚珠丝杠使运动*加快速平滑。

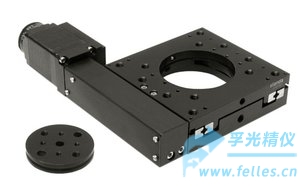

直线电机电动定位台也可用作显微镜的XY二维载物台。如图所示,该定位台顶板中心部分有可移除的插件,插件大小为2英寸,底板上有51×76mm的插槽.
![$title]( "$title")
直线电机电动定位台*点
高分辨率和高稳定性定位运动
分辨率具有1µm和0.1 µm可供用户选择
直流电机驱动定位技术
高刚度和热稳定性
具有对应的手动定位台和真空电动定位台
![$title]( "$title")

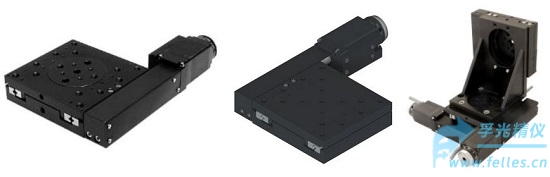

图2：左图：“Mirror ”镜面版本的直线电机电动定位台8MT167M-25BS1和 8MT167M-25LS
中图：安装了固体台面的直线电机电动定位台8MT167S-25BS1和 8MT167S-25LS
右图：采用直角安装架2AB167-25将“水平”定位台转换成“垂直定位台,装配成8MT167-25XYZ三轴定位台系统
直线电机电动定位台规格参数
| 型号 |
8MT167-25BS1
8MT167S-25BS1 |
8MT167M-25BS1 |
8MT167-25LS
8MT167S-25LS |
8MT167M-25LS |
| 移动距离, mm |
25 |
25 |
25 |
25 |
| 整步分辨率, µm |
5 |
5 |
1.25 |
1.25 |
| 1/8步分辨率, µm |
0.625 |
0.625 |
0.156 |
0.156 |
| 滚珠螺距, mm |
1 |
1 |
- |
- |
| 丝杠螺距, mm |
- |
- |
0.25 |
0.25 |
| 重复精度, µm |
1.5 |
1.5 |
1 |
1 |
| ***快速度, mm/s |
25 |
25 |
6 |
6 |
| ***大载重 |
|
|
|
|
| 水平, kg |
30 |
30 |
30 |
30 |
| 垂直, kg |
7 |
7 |
7 |
7 |
| 机械式终端限位开关 |
2, 推动 "关闭" |
| 电缆 |
电缆长度1.6 m |
| 电动机接头 |
HDB15(M) (接线图) |
| 步进电动机 |
28 |
| 重量 |
0.8 kg |
0.8 kg |
0.8 kg |
0.8 kg |
| 控制器推荐 |
8SMC5-USB |
