高承载电动位移台是zhuanye为大负载
位移台应用设计的
电控位移台,承载能力大,组装搭建方案,可组装成XYZ三维
位移台系统。
![$title]( "$title")

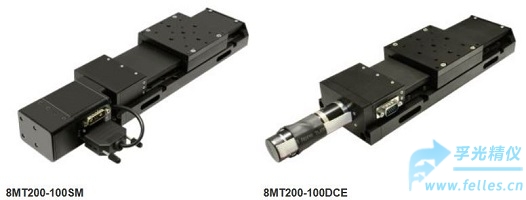

图1：
高承载电动位移台演化的两款类似位移台,左图100SM的电缆包括电力电缆和RS232通信电缆，右图采用的是直流电机
位移台
高承载电动位移台规格参数
| 型号 |
8MT200-100 |
8MT200-100SM |
8MT200-100DCE |
| 行程范围, mm |
100 |
100 |
100 |
| 丝杠螺距, mm |
0.5 |
0.5 |
0.5 |
| 整步分辨率, µm |
2.5 |
- |
- |
| 1/8步分辨率， µm |
0.31 |
- |
- |
| 编码器分辨率,计数/转 |
- |
4000 |
- |
| 分辨率, µm |
- |
- |
0.028 |
| ***小增量运动, µm |
- |
0.125 |
0.2 |
| ***快速度, mm/s |
10 |
25 |
13 |
| ***大载重, kg |
|
|
|
| 水平 |
40 |
40 |
30 |
| 垂直 |
6 |
6 |
5 |
| 电缆 |
单*订购 |
2 m* |
单*订购 |
| 电动机&接头器 |
4247 DB9(M) |
SM*(Read more here) |
DCE RE25 HDB15(M) |
| 重量 |
2.2 kg |
2.5 kg |
2.2 kg |
| 控制器推荐 |
8SMC5-USB
8SMC3-RS232
8SMMC2 |
计算机 |
8DCMC1-USB
8SMC5-USB |
| 机械端位限位开关 |
2, 推动“关闭” |
![$title]( "$title")

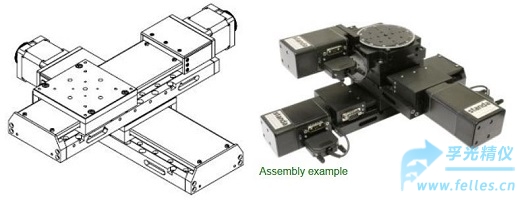

图2：使用M4螺钉将8MT200-100
电动位移台直接堆叠成XY二维电动
位移台
