这款

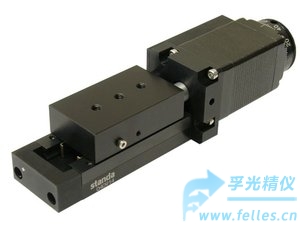

电动平移台8MT173是在
手动平移台7T173基础上设计的电动控制平移台,两者的机械参数相同,平移台分辨率，速度和载重由配套的电机和
位移台控制器,驱动模式决定。
电动平移台采用直角安装板2AB173-20可转变成竖直方向Z轴平移台。每个电动平移台都有内置两个机械限位开关,可在移动距离终点处紧急暂停,读取电机轴上的旋钮刻度盘上的刻度,可以看到电机一次步进的精确位置。
电动平移台的主体和平台的制作材料是黑色成品铝。功能部件的材质是钢。
![$title]( "$title")
电动平移台特点
设计紧凑
窄面设计,面宽30mm
导轨精度高
丝杠螺距0.25mm
行程范围有10mm, 20mm, 25mm, 30mm,
可订制行程5mm, 6mm, 8 mm等
可搭建成XYZ三维电动平移台
具有直流电机的电动平移台版本
具有真空版本的真空电动平移台
真空电动平移台
真空电动平移台
8MT173V配备了10^-6Torr真空兼容步进电机,所有的机械部件采用高真空兼容润滑油润滑,铝零件没有进行阳极氧化处理。真空电动平移台是在真空室中清洗和包装,购买后可立即放置在真空环境中使用,真空包装不会受到破环。清洁和包装价格不包括在仪器价格内。
![$title]( "$title")

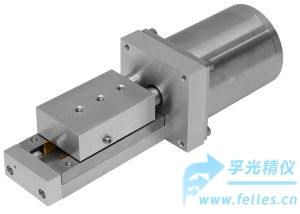

图2：真空电动平移台8MT173V-20-VSS42
电动平移台规格
|
型号 |
8MT173 |
8MT173V-VSS42 |
|
行程距离, mm |
10 | 20 | 25 | 30 |
10 | 20 | 25 | 30 |
|
丝杠螺距， mm |
0.25 |
|
整步分辨率*, µm |
1.25 |
|
***快速度*, mm/s |
5 |
2.5 |
|
载重: |
|
水平, kg |
5 |
3 |
|
垂直, kg |
2 |
1 |
|
电缆 |
集成的, 长度1.6 m |
集成真空兼容电缆, 长度2 m |
|
电动机接头 |
HDB15(M) |
|
电动机 |
28 |
VSS42 |
|
重量, kg |
0.43 | 0.46 | 0.47 | 0.48 |
0.42 | 0.48 | 0.49 | 0.5 |
|
多轴搭建: |
|
X-Y |
直角安装板2CP173-20 |
直角安装板2CP173V-20 |
|
Z |
直角固定板2AB173-20 |
直角固定板2AB173V-20 |
|
控制器推荐 |
8SMC5-USB |
|
机械式终端限位开关 |
2个, 推动 "关闭" |
*测试条件：本公司的控制器，电源 36V
