这款直流电机平移台8MT173-DCE2是采用了直流电机和编码器驱动的电动平移台,提供*平滑的运动和闭环操作。直流电机的减速齿轮数量*多,分辨率*高,只是平移速度稍低,feichang适用于对精确度要求高的应用。
![$title]( "$title")

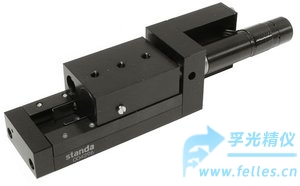

图1：
直流电机平移台8MT173-DCE2实物图
这款直流电机平移台也可采用直流电动机而没有编码器配置
8MT173-DCJ,方便使用操纵杆操作,feichang适用于自带反馈机制的系统,比如显微镜系统中的的视觉反馈。
![$title]( "$title")
图2：
直流电机平移台8MT173-DCJ操纵杆8JXY-02适合2轴控制
![$title]( "$title")
图3
：直流电机平移台8MT173-DCJ的操作杆8JX.01适合1轴控制
真空
直流电机平移台8MT173V-DCE系列平移台配备的是10^-6Torr真空兼容直流电动机,所有的机械部件采用高真空兼容润滑油润滑。铝零件没有进行阳极氧化处理。发货前，平移台在真空室中进行清洗和包装，购买后可立即放置在真空室中,真空包装不会受到破环。清洁和包装价格不包括在仪器价格内。
![$title]( "$title")
图4：真空
直流电机平移台8MT173V-DCE实物图
直流电机平移台规格参数
| 型号 |
8MT173-DCE2 |
8MT173-DCJ |
8MT173V-DCE |
| 行程距离, mm |
10 | 20 | 25 | 30 |
| 丝杠螺距, mm |
0.25 |
| 分辨率, µm |
0.058 |
- |
0.029 |
| ***小增量运动, µm |
0.1 |
0.1 |
0.1 |
| 双向重复精度, µm |
0.4 |
| ***快速度*, mm/s |
0.5 |
0.038 |
0.16 |
| 载重: |
| 水平, kg |
5 |
| 垂直, kg |
1 |
| 电缆 |
集成, 长度1.6 m |
集成真空兼容电缆，长度2 m |
| 电动机接头 |
HDB15(M) |
DB9(M) |
HDB15(M) |
| 直流电动机 |
DCE369751 |
DCJ252445 |
DCE1841 |
| 重量, kg |
0.43 | 0.46 | 0.47 | 0.48 |
| 多轴位移台搭建: |
| X-Y |
2CP173-20 |
2CP173V-20 |
| Z |
2AB173-20 |
2AB173V-20 |
| 控制器推荐 |
8DCMC1-USB
8SMC5-USB |
8JX.01 8JXY.01 |
8DCMC1-USB
8SMC5-USB |
| 机械式终端限位开关 |
2个, 推动 "关闭"* |
* 8MT173-30DCJ 的每个限位开关有两条线：“推动开放”线和“推动关闭”线
